Microredes solares y BESS en Chile: Victron y Dyness
MICRORREDES · ENERGÍA SOLAR · ALMACENAMIENTO BESS
Energía para una comunidad.
Continuidad para una operación.
Descubre cómo una microred puede integrar generación solar, almacenamiento en baterías y fuentes de respaldo para abastecer pequeños poblados, comercios, campos agrícolas e industrias.
Cuando la red eléctrica no llega, presenta interrupciones o limita el crecimiento de una operación, contar con una solución energética bien diseñada puede marcar la diferencia. Una microred de energía permite coordinar distintas fuentes de generación, almacenamiento y consumo dentro de un mismo sistema.
En SolarBess evaluamos soluciones que incorporan tecnologías de Victron Energy y almacenamiento Dyness, seleccionando la arquitectura y los equipos según las necesidades de cada proyecto.
¿Qué es una microred de energía?
Una microred es un sistema eléctrico que integra fuentes de energía y consumos dentro de un área definida. Puede abastecer desde un recinto comercial hasta una comunidad con varias viviendas, combinando paneles solares, baterías y, cuando corresponde, la red pública o un generador.
Puede diseñarse para funcionar de manera aislada o conectada a la red eléctrica. Para mantener el suministro durante un corte de red, necesita equipos capaces de formar una red local, además de los controles y dispositivos de separación correspondientes.
La clave está en la coordinación. Una microred debe equilibrar la energía disponible, la potencia requerida y las prioridades de consumo para entregar un servicio adecuado a las necesidades del usuario.
Los componentes que trabajan en conjunto
- Generación solar: produce energía durante las horas de radiación.
- Almacenamiento: permite utilizar energía en otros horarios y disponer de una reserva.
- Inversores y controles: convierten y coordinan la energía según la arquitectura elegida.
- Red pública o generador: pueden complementar el suministro cuando el proyecto lo requiere.
- Distribución y protecciones: conectan los consumos y permiten operar el sistema de manera segura.
- Monitoreo: entrega información sobre generación, consumo y estado de las baterías.
Aprovechar el sol durante el día. Gestionar la energía durante la noche.
Durante el día, la energía fotovoltaica puede alimentar los consumos y cargar las baterías. Cuando disminuye la generación solar, el almacenamiento cubre parte de la demanda según la energía disponible y los límites definidos para el sistema.
Algunas actividades, como el bombeo de agua o determinados procesos productivos, pueden programarse para las horas de mayor generación. Esto permite aprovechar directamente la energía solar y reducir la cantidad de energía que debe pasar por las baterías.
Si la generación y el almacenamiento resultan insuficientes, una fuente auxiliar puede complementar el suministro. La estrategia de operación se define considerando el clima, los horarios de consumo y la importancia de cada carga.
Una solución para distintas necesidades
COMUNIDADES
Pequeños poblados
Abastecimiento para viviendas, iluminación comunitaria, comunicaciones y servicios comunes. El diseño considera la demanda conjunta y la administración del sistema.
COMERCIOS
Continuidad del negocio
Soluciones para iluminación, sistemas de venta, comunicaciones y refrigeración, definiendo qué consumos deben mantenerse durante una interrupción.
AGRICULTURA
Energía para el campo
Integración de bombeo, riego, instalaciones agrícolas, cámaras de frío y viviendas. Se evalúan la estacionalidad, los horarios de trabajo y el arranque de motores.
INDUSTRIA
Respaldo de procesos
Generación y almacenamiento para operaciones productivas, con evaluación de cargas críticas, calidad de suministro, potencia y oportunidades de gestión del consumo.
¿Cómo se empieza a evaluar una microred para 30 casas?
El primer paso es conocer cuánta energía consumen las viviendas y en qué horarios. El número de casas, por sí solo, no permite determinar la potencia de los inversores ni la capacidad de las baterías.
Ejemplo ilustrativo de consumo diario
| Concepto | Supuesto |
|---|---|
| Viviendas | 30 |
| Consumo por vivienda | 5 kWh/día |
| Consumo residencial total | 150 kWh/día |
| Servicios comunes | 20 kWh/día |
| Demanda diaria estimada | 170 kWh/día |
Supuestos orientativos, antes de considerar pérdidas. No corresponden a una propuesta de equipos ni a un dimensionamiento definitivo.
Si, como supuesto adicional, el 60% del consumo ocurriera fuera de las horas de generación solar, sería necesario entregar aproximadamente 102 kWh a las cargas en ese período. La capacidad nominal de las baterías tendría que considerar también las pérdidas, el rango de descarga permitido y la reserva de operación.
Para completar el diseño deben revisarse la demanda simultánea, la radiación solar del lugar, las condiciones de invierno, el arranque de motores, las distancias de distribución y la autonomía requerida.
Victron Energy: una plataforma para coordinar la energía
Las familias de inversores MultiPlus y Quattro permiten desarrollar diferentes configuraciones de suministro y respaldo, incluyendo sistemas en paralelo y trifásicos en los modelos que admiten estas funciones.

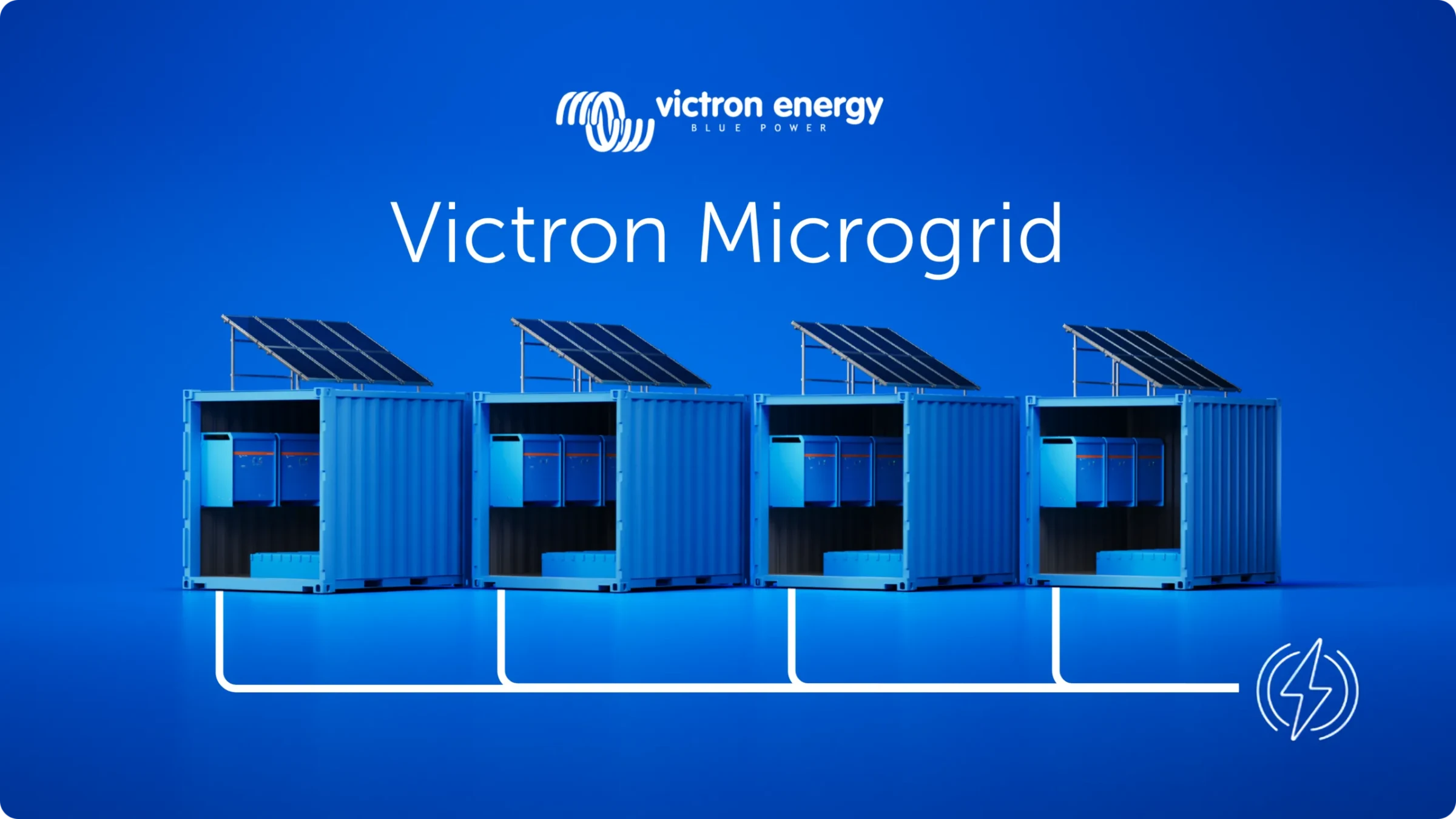

Además, el concepto Victron Microgrid contempla bancos de energía independientes que participan en una red común de corriente alterna. Cada banco puede integrar su propio almacenamiento y equipos de conversión, según la arquitectura del proyecto.
Una arquitectura distribuida puede ser una alternativa para ciertos proyectos y etapas de crecimiento. Su implementación requiere comprobar los modelos compatibles, el firmware, los controles y los límites de operación establecidos por el fabricante.
Los dispositivos GX y la plataforma VRM aportan herramientas de monitoreo. La integración de un generador y sus funciones de control se define según los equipos y la configuración elegida.
Dyness: almacenamiento para aprovechar y respaldar la energía
El almacenamiento permite trasladar energía solar hacia otros horarios y disponer de una reserva para los consumos definidos. Elegir una batería requiere evaluar tanto su capacidad energética, expresada en kWh, como la potencia que puede entregar y recibir.
Para proyectos con Victron se deben seleccionar modelos Dyness compatibles con la configuración utilizada. Existen soluciones de la familia de baja tensión, como PowerBrick SC, incluidas en la documentación de compatibilidad de Victron. La integración debe respetar la comunicación BMS, los límites eléctricos y los requisitos de configuración correspondientes.
Una arquitectura adecuada para cada escala. Un banco de baterías de baja tensión y un BESS de alta tensión requieren equipos de conversión diferentes. Los sistemas de alta tensión deben integrarse con un inversor o PCS compatible con esa solución.
En SolarBess evaluamos el almacenamiento considerando autonomía, demanda, espacio disponible, condiciones ambientales, mantenimiento y posibilidades de ampliación.
Lo que define una microred bien diseñada
- Consumo y potencia: cuánto se consume al día, en qué horarios y qué equipos funcionan simultáneamente.
- Autonomía y prioridades: qué cargas deben mantenerse y durante cuánto tiempo.
- Ubicación y estacionalidad: radiación solar, invierno, temperatura y condiciones del lugar.
- Distribución eléctrica: distancias, tableros, protecciones, medición y conexión de los usuarios.
- Operación y mantenimiento: responsables, monitoreo, atención de fallas y recursos para mantener el sistema.
- Crecimiento: nuevas viviendas, ampliaciones productivas y aumento futuro de la demanda.
En proyectos comunitarios también se debe definir quién administra la microred, cómo se mide el consumo de cada usuario y cómo se financian la operación y el mantenimiento, junto con la revisión del marco aplicable al proyecto.
De la necesidad energética a una solución concreta
En SolarBess podemos acompañarte en la evaluación y desarrollo del proyecto, definiendo el alcance de los servicios y suministros necesarios para tu instalación.
- Levantamiento de consumos y necesidades de respaldo.
- Evaluación de la arquitectura energética.
- Selección de generación, almacenamiento y equipos de conversión.
- Definición de distribución eléctrica, controles y protecciones.
- Instalación y puesta en marcha según el alcance contratado.
- Monitoreo y soporte según las condiciones del proyecto.
Cuéntanos qué necesitas energizar
¿Una comunidad de 30 casas, un campo agrícola, un comercio o una instalación industrial? Conversemos sobre sus consumos, ubicación y necesidades de continuidad.
Para comenzar, comparte la comuna, el número de usuarios, tus cuentas de electricidad —si tienes conexión a red—, los principales equipos y las horas de respaldo que necesitas.
Documentación técnica de referencia
